近年来,我国经济迅速发展,商业建筑的面积也日趋增长。目前我国的大型商场中设有中央空调系统的建筑面积达4 亿多平方米。为了给消费者提供更好的购物体验,必须考虑到内部温度的调节,所以中央空调是商场必不可少的配置。

而,中央空调在改善和提高建筑内部环境质量的同时, 也带来了巨大的能源消耗。在商业建筑的总耗能中,空调能耗与照明能耗所占比例最大,其中中央空调能耗就占了总能耗的60%左右。如何达到舒适与节能的双赢局面,是经营者必须考虑的问题,在选购中央空调时,怎样合理设计、选型,对之后的运营成本起到至关重要的因素。

本期,康帅为大家带来各商业体对空调选购方案的数据参考。




冷热负荷计算步骤

(1) 先根据资料确定各个房间的室内设计参数和当地的室外气象参数。

(2) 计算各个房间的负荷。如果有很多个房间如:客房、写字间等,一般先给房间编号以利于计算汇总。

(3) 用冷负荷系数法计算。

(4) 最大负荷基本上出现在中午到凌晨间,所以计算时间段可为中午到凌晨。另外为减小计算工作量,计算瞬时冷负荷时可按2小时一计。

(5) 注意各种房间有不同的负荷特点。

(6) 把最终的计算结果汇总成为表格的形式。


各应用场景负荷计算

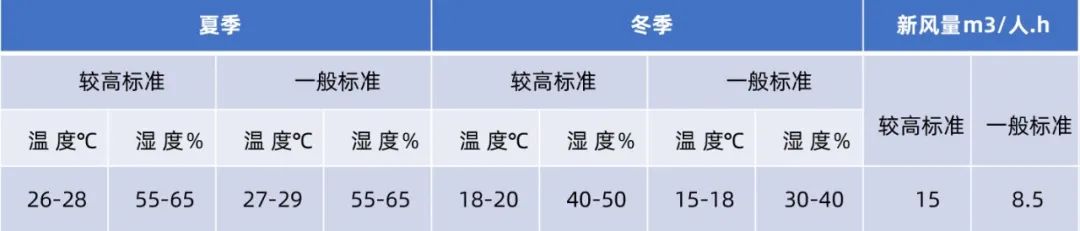

以百货商场为例:

(1) 照明负荷一层可取 40w/m2,标准层取 35 w/m2

(2) 商场陈列柜照明负荷可取 7 w/m2

(3) 自动扶梯负荷 10kw/台

(4) 商场人员密度一层可取 0.4 人/m2,二层可取 0.3 人/m2

(5) 商场营业时间 9:00-21:00

(6) 空调系统只在营业时间运转,运转时间约为 8:00-—20:00

(7) 为防止从主要进出口侵入室外空气,一般冬季应设置热风空气幕,夏季采用普通空气幕。


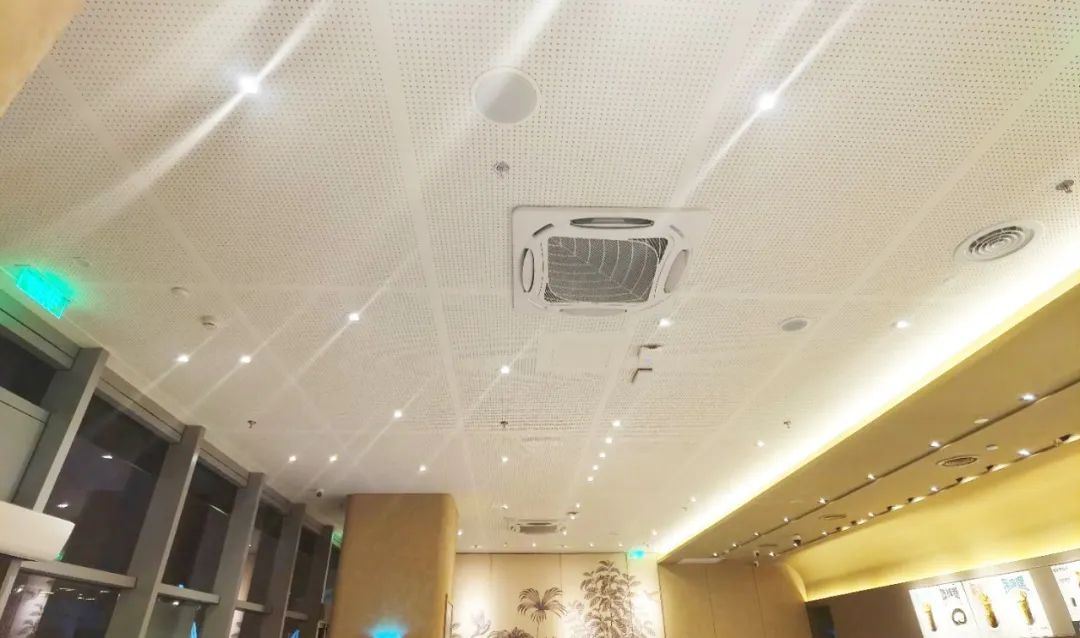

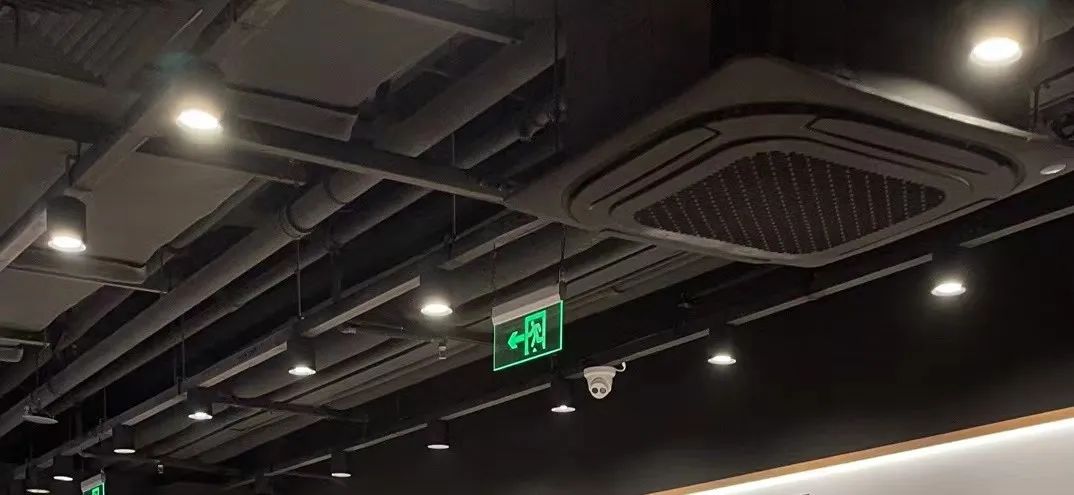

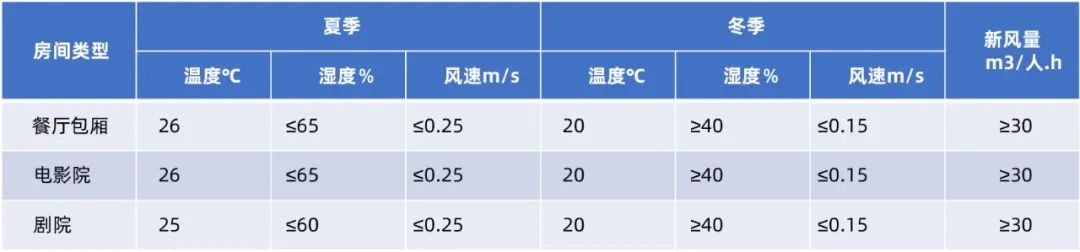

餐厅包厢为例:

(1) 照明容量取 50w/m2,人员密度取 0.4 人/m2。

(2) 空调系统运转时间 14:00—2:00。

     最大负荷基本上出现在 12:00-24:00 间,所以百货商场部分可只计算 12:00-20:00 的负荷,餐厅包厢部分可只计算 12:00—24:00 的负荷,为减小计算工作量,计算瞬时冷负荷时可按 2 小时一计。

      估算整个大厦负荷按200w/m2 空调面积计。空调面积=建筑面积*0.85




中央空调风量计算

在风机盘管+新风空调系统中,新风在夏季要经过降温减湿处理。为了方便分析,可让风机盘管承担室内冷、热负荷,新风机组只需要负责承担新风本身的负担。

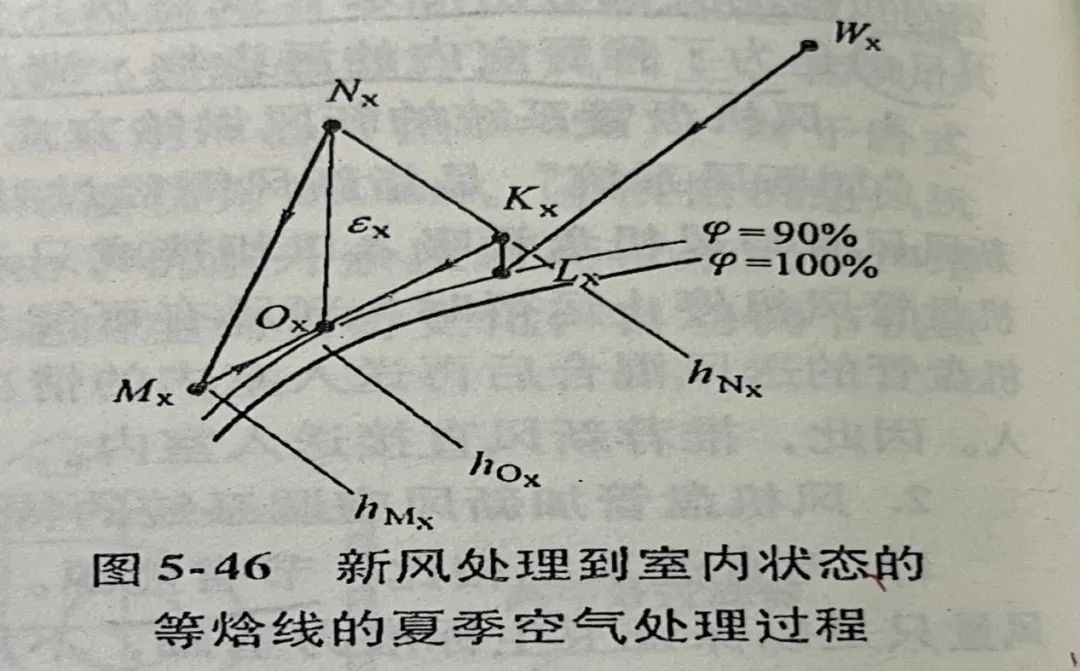

新风处理到室内状态的等晗线

(1)根据设计条件,确定室内、外状态点Nx、Wx。

(2)确定机器露点Lx和考虑温升后的状态点Kx

从Nx点引hNx线,取温升为1.5℃的线段KxLx,使得线段KxLx与等晗线hNx线和=90%线分别交与Kx、Lx,连接Wx、Lx,线段WxLx是新风在新风机组里面实现的冷却减湿过程。

(3)确定室内送风状态点Ox

从Nx点作线,该线与=90%线相交于送风状态点Ox,Ox确定之后,即可计算出空调房间送风量(kg/s)为


(4)确定风机盘管处理后的状态点Mx

连接KxOx并延长到Mx点,Mx点为经由风机盘管处理后的空气状态,风机盘管处理的风量,由混合原理



可求出hmxhmx线与线段KxOx的延长线相交得Mx点。连接线段NxMxNxMx是在风机盘管内实现的冷却减湿处理过程。


W:室外状态点

N:室内状态点

O:送风状态点

K:考虑温升后的状态点

L:机器露点


以百货商场为例:

若采用集中式空调系统,按一次回风系统设计计算,换气次数 n≧5 次/h,计算步骤:

(1) 根据已知参数确定空气处理过程的 I-d 图

(2) 按消除余热计算出风量G

(3) 验算换气次数,若不满足,则减小送风温差,增加送风量,求出按换气次数要求所算出的送风量 G

(4) 计算出 Gw=10%G

(5) 按照每人每小时不少于 8.5m3 新鲜空气及人员密度算出新风量 Gw

(6) 比较(4)、(5)两项,取较大值为新风量。

(7) 计算冷量和载热量。



以餐厅包厢为例:

餐厅包厢采用风机盘管加独立新风系统(新风不负担室内负荷), 计算步骤:

已知 N,W 点

(1) 确定 L 点。L 点是过 N 点的等焓线与 90%或 95%的等相对湿度线的交点。

(2)送风状态点 O 的确定。根据热湿比线和送风温差确定。

(3)新风量计算。

a. 每人保证新风量,每个房间按人员密度计算人数,每人不小于 30m3/h.人的新鲜空气。

b. 新风量为按照消除余热算出的总送风量的 10%

c. 满足局部排风要求,餐厅包厢中由于要排除烟气等气体,需要一定的排风量,局部排风量按a取。

新风量为三者中的最大值。

(4)确定 K 点。根据O 点是 L 点和 K 点的混合点,即新回风的混合点,按照新回风的比例,确定 K 点。

a. 机盘管处理的风量及冷量。

b. 新风机组处理的风量及冷量。


更多营业环境的计算结果,欢迎联系我们获得。
